高炉喷煤煤磨机入口气体在线分析仪(CO O2)
产品概况高炉喷煤煤磨机入口气体在线分析仪是专业针对高温、常压、工况恶劣而设计生产的气体检测在线分析系统,该系统主要由红外线气体分析仪、高温取样探头和预处理等部件组成,特别适用于冶金、石化、建材、电力等行业在线气体检测。
钢铁及其他金属的冶炼会产生大量的气体,这些气体的分析测量,对钢铁冶金企业的生产优化、能源气回收、环保节能和安全控制具有非常重要的作用。在线分析系统,不受背景气体交叉干扰,排除了粉尘和视窗污染的影响,响应速度快,是钢铁冶金工业过程气体分析的选择。
高炉喷煤煤磨机入口气体在线分析仪采用微正压防尘仪表柜式结构,系统由取样单元、预处理单元、分析单元、标定单元、 PLC联锁控制中枢单元几部分组成。因此是国内 为完善的防尘分析系统。
一、分析控制装置主要技术参数
1.取样探头采用不锈钢材质和电加热控温干法直接取样方式,相对比其它方法辅助环节少,可靠性高,并真实反映气体成份含量,无附加误差,测量精度高,并且避免了管道冷凝水产生,***了冷凝酸雾对管道的腐蚀,取样探头寿命可达10年以上。
2. 探头过滤器采用特殊工艺制造的高效专用过滤器,具有强度高、适应性好、再生能力强、过滤效***等特点。现场维护周期大于120天,。高效过滤器的采用、合理的过滤环节、取样管道自动吹扫的配置,***了系统在高粉尘工况条件下连续采样的可靠运行,并已被多家用户得到现场运行实践证明。
3.系统全干法流程,取样器、取样管、各类管接头、抽气泵等均采用防腐不锈钢、聚四氟乙烯材料,***了系统的使用寿命。
4.采用压缩机式 器对气体进行物理降温,从而达到样气干燥的目的,避免了水汽对仪器的干扰,该 器具有控温恒定,使用寿命长维护量小, 效果稳定等特点。
5.系统采用PLC控制,智能化分析仪表,具有自动化程度高、维护工作量小、数据处理快速方便。
⑴具有取样管道及取样探头自动吹扫防堵功能;
⑵具有取样管道及取样探头温度自动设定控制功能;
⑶具有数据比较、处理、自动校对、量程范围设定、超限报警联锁功能;
⑷系统部分故障自诊断功能;
6.装置内部分析仪及核心部件全部配置***,并配置国内***的取样预处理系统,具有维护周期长、维护量小、操作简单等特点,以较高的性能价格比,制造高质量的分析成套装置。
二、控制单位
a、PLC可编程控制器为本装配的控制中枢,自动实现体系取样管道和取样探头过滤器的二级自动吹扫,实现体系自动标定,探头梗塞自诊断反吹及压缩气氛压力报警等自动化功能,泵前负压电接点传感器可以监测取样和过滤体系梗塞情况,当发生局部梗塞时负压增大,临界负压的接点信号关照PLC将举行自诊断反吹。
b、体系内可以设计巡检多路取样体系,当第路取样点工作剖析监测时,体系自动启动***路取样体系对***个取样点举行滞换,当路剖析时间实现时自动切换到***路正在滞换的取样体系内,同时,***路取样点自动切换到第路取样点举行滞换,体系就这样自动巡环切换举行剖析监测、滞换并举行反吹。(多点检验工况下选用此项方案)
c、剖析体系内设有自动和手动两个检验状况,(b)为自动巡环检验。若把按钮切换得手动状况,在检验过程中,需求检验第几路取样点,就按第几路的启动按钮,也可按第几路的启动反吹按钮举行反吹。不管自动巡检或是手动巡检,当碰到取样探头梗塞时,取样管道负压就会增大,带触电的负压表会自动给出一个梗塞信号,当PLC接到这个信号时,会自动休止取样剖析,启动反吹举行脉冲式吹扫。本体系自动化程度高,剖析数据可靠,确保整体装备的安全运行。
过程气体剖析仪有:焦炉煤气氧含量在线剖析仪;水泥厂(窑尾、煤粉仓、一级筒)气体在线剖析仪;CEMS烟气剖析仪、脱硫脱硝后二氧化硫、氮氧化物气体剖析仪、电石厂电石炉尾气(净化前后)在线剖析仪、冶金行业(转炉煤气、高炉煤气、有色金属煤气)气体在线剖析仪、CEMS烟气监测在线剖析体系、合成氨气体剖析仪、乙炔中氧含量剖析仪、空分厂气体剖析仪、石化工艺气体剖析仪、各行业煤气剖析仪仪及煤气热值剖析仪,VOCs在线监测仪,饮食业油烟监测仪
高炉喷煤在经历了 初的喷吹无烟煤,发展到现阶段普遍应用的喷吹混合煤(烟煤与无烟煤),期间系统安全性随着使用煤种的变化开始发生改变。特别是喷吹高挥发性、强爆炸性的烟煤时,安全性差,因此必须采用先进的安全保护措施。卓宇佳创对这一工况有一套完整的解决方案, 实时响应的防爆激光气体在线分析仪的应用可确保高炉喷煤系统的安全, 系统响应时间<1s, 可有效杜绝爆炸危险。
流程图位置①
通过对磨煤机入口的CO/O2浓度进行在线检测,从而保证煤磨机的安全;
流程图位置②
通过对磨煤机出口的CO/O2浓度进行在线检测,反映磨煤机内的气体浓度;
流程图位置④
通过对布袋除尘出口的CO/O2浓度进行检测,从而实时反映煤磨机与布袋出口间的管道泄漏信息;
在①、②、④的位置,采用卓宇佳创公司原位/旁路激光气体分析仪,原位法兰安装方式,直接分析过程气体,无取样损失变化,该分析仪实时响应快,灵敏度高,不受背景气体干扰。
iLAS系列激光气体分析仪
流程图位置③
通过对煤粉仓的CO/O2浓度进行实时的监测,从而反映煤粉仓CO/O2的聚集信息并提供安全报警信息和操作控制依据。
在③的位置,采用晟诺仪器eLAS-900激光煤粉仓监测系统。该系统采用抽取方式采样, 经预处理后即进入分析处理阶段,很好地解决了响应速度、测量精度和维护标定等问题,气体测量采用了可调谐半导体激光吸收光谱(TDLAS)技术原理,具有更高的光谱分辨率,以及优异的抗背景气体交叉干扰性能,提高过程气体的精度和可靠性。可用于高湿、高温、高粉尘等环境恶劣的工况,同时具备伴热、自动取样、自动反吹、连锁控制保护等功能。具有良好的稳定性,准确性,使用方便,可满足用户对磨煤工艺过程在线监测的需求。
eLAS-900激光煤粉仓监测系统
系统特点
1采用TDLAS技术原理,测量更精准
2不受水气及其他背景气体干扰
3不受光强波动影响,可长期连续在线运行
4使用寿命长,成本低
5标定周期1年,维护更简单
公司可向广大客户提供合理性价比的分析仪器、分析模块/部件、CEMS成套方案、水质分析成套方案等产品,产品可OEM,同时提供ODM、代运维等服务。公司核心团队在行业内有着丰富的从业经验,其中设计人员大部分来源于不同企业的工作一,总结了多年的成败得失,摒弃了不科学不合理的设计缺陷,成套产品全部采用具有领水平的进口仪表,并对仪器的功能加以发挥,制造出更适应我国国情的分析系统。
名称:煤粉仓烟气分析仪定制 红外分析仪 烟气在线分析系统 过程分析系统 烟气在线监测仪 煤磨气体分析系统 气体检测仪 煤粉仓气体分析系统 水泥窑尾袋收尘气体分析系统 砖厂在线气体分析系统 CO、O2在线分析系统 NOx在线监测系统 cems在线监测系统 预热器在线监测系统 气体分析仪
参考价格:50000 60000 70000
煤粉仓烟气分析仪定制
1.2.系统结构

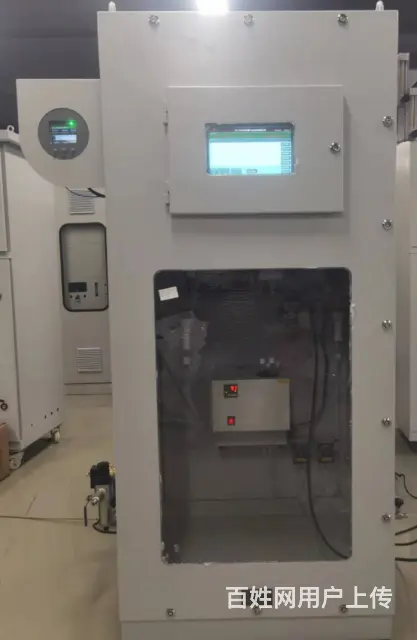

分析系统由免维护型取样探头,带温度显示的温度控制箱及分析柜组成。分析柜的仪表面板上装有嵌入式一体化触摸屏显示操作系统、分析仪器、流量计、监视过滤器、电源开关等。柜内由取样预处理及控制部分组成。结构紧凑,便于安装,气路短,流量大,反应快速,系统无冷凝现象。而且精致,美观。
嵌入式一体化触摸屏显示操作系统内置系统流程图动画效果图,控制按钮,状态指示灯,能够很好的实现人机的对话及对系统的控制。
安装指导书和使用维修手册,以及生产厂家,电话。通过动画系统目前的气体流程工作的原理能够一目了然,对初次接触的人学习很有帮助,有助学习者很快的掌握系统的工作原理。
1.3.控制功能
系统具有记忆功能:既系统断电后,重新上电,系统继续执行断电前的工作状态。
系统具有自动和手动两大控制状态。系统处于手动状态时,可以进行手动反吹、分析、试漏、校对、检修各项工作。
手动状态下可以检查系统是否正常并具备工业运行的条件。此状态用于开机和定期检修。工业运行时,系统处于自动状态。这时系统发出“自动"触电闭合信息,说明分析系统已投入工业运行条件。在此状态下,系统进行轮流采样分析、反吹工作。
根据煤粉爆炸的机理,进入磨煤机的热空气与原煤接触,使原煤热分解出CO、CH4、H2等气体。在室温下,CO气体的爆炸极限体积浓度为12.5% ~ 74%,着火温度为609℃,CH4的爆炸极限体积浓度为5% ~ 15%,着火温度为540℃。此时能量充足的火源会引起燃烧,然后加速挥发分析引起连锁反应,发生爆炸。出口温度越高,磨煤机内部温度越高,挥发分分析越多,越容易引起爆炸。
磨煤机气体燃爆的主要原因如下:
1、磨煤机出口温度过高,磨煤机分离器出口温度过高,是爆燃的主要原因;
2、气体中氧气的体积分数越高,煤粉氧化的产热速率越快,系统爆炸的可能性越大,尤其是在富氧条件下。
3、磨煤机通流部分阻力过大,如一次风道入口、分离器间隙、出口主管弯头等。,造成煤粉的堵塞和堆积,导致煤粉自燃。
4、气体温度越高,煤粉氧化速度越快,爆炸的可能性越大。
5、热空气进入磨煤机后,与原煤接触,导致原煤热分解出的CO、CH4、H2等气体燃烧爆炸。
6、磨煤机的一些密闭空间,如排渣箱、风环室等。,都是由于密封元件损坏引起的可燃材料长期受热而着火。
7、煤粉的挥发分含量也是影响爆炸的重要因素。挥发物含量越高,爆炸的可能性越大。当挥发物含量小于10%时,没有危险。当挥发分含量大于20%时,爆炸的可能性大大增加。在实际生产中,煤粉的挥发分大于20%。另外,当气体中(CO)达到0.7%时,也是易燃易爆的。
8、一次风室刮刀损坏,会导致煤渣落入排渣箱,逐渐堵塞一次风室。磨盘与煤的不断摩擦会产生大量的热量,导致煤爆燃。
co是煤的不完全燃烧而成易燃,
在封闭空间易爆相当危险!
检测主要是控制CO含量,
磨煤机工作时必定产生热,
甚至火星,如果CO含量过高,
遇到高温或火星就有起火或爆炸危险,
所以必须控制CO含量!
安全第一,生产第二!
在对磨煤机出口高粉尘、多水分、高温烟气CO浓度进行实时在线监测时,样气预处理系统建议采用配备加热器与反吹的采样探头,以防止堵塞;并选择压缩机制冷对样气进行冷却与脱水,消除水分对检测结果的影响。可保证磨煤机出口CO浓度监测的连续性与可靠性。
在线气体分析系统采用NDIR CO监测单元,比电化学传感技术寿命长、系统维护少;IP65系统防护等级,采样探头配备伴热、反吹功能,可避免粉尘进入系统;搭载压缩机冷凝器,配置系统涡流制冷降温,避免环境温度超过45℃冷凝器失效。十分适用于高粉尘、多水分、高温条件下磨煤机CO气体监测需求,当CO浓度达到限制时报警,可提醒运行人员注意及时采取措施,防止磨煤机着火或爆炸,保证工艺现场安全
